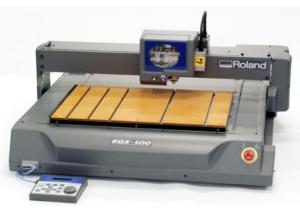

Graveuse 3D Pro

(Code: EGX-400)
Roland EGX-Pro :
10.200,00 €(10.200,00 €)
Article arrêté ou Vendu !
Graveuse 3D Pro







LE TARIF CI DESSUS N'INCLUS PAS LES OPTIONS, LES OUTILS, LE PORT, L'INSTALLATION  ET LA FORMATION

Aire de travail

L'aire de gravure maximum est de 407 mm (X) sur 305 mm(Y) pour l'EGX-400. Pour une course de 42.5 mm sur l'axe Z.


Plan de travail avec rainures en T

Le plan de travail intègre facilement les accessoires nécessaires à chaque usinage. Le plan peut être mis de niveau et la tablette supérieure retirée en fonction du type de travail (pose d'étaux, matériaux de grandes dimensions, outils particuliers, pose de sondes, etc).


Broches et moteurs

La série PRO est équipée de série d'une broche à vitesse variable allant de 8 000 à 30 000 t/min, piloté par un moteur brushless de 70 watts. La broche est conçue pour fournir la plus grande puissance possible pendant l'usinage et pour réduire d'éventuelles vibrations. La protection spéciale de la broche évite aux copeaux de s'immiscer à l'intérieur de cette dernière.



Mouvements d'axes

Sur les modèles de la série EGX PRO, le système de déplacement est réalisé avec un câble en acier robuste, qui guide les axes X et Y. Un système de guidage de précision permet un déplacement sur les axes fluide et précis et surtout une résolution mécanique au millième. La série EGX PRO est dotée d'un système à portique mobile et d'une structure rigide.

Elle est équipée d'un système de déplacement des axes géré par la technologie Roland Feed Forward Processing (FFP) - un contrôleur sophistiqué pour la gestion anticipée du parcours de l'outil. Le FFP optimise les temps d'usinage mais permet surtout à la machine d'exploiter pleinement ses potentialités mécaniques. La technologie FFP est combinée à des servo-moteurs brushless (DAC) sur les axes X, Y, et Z ainsi que des rails de guidage de haute précision.

Ces moteurs et leur système de contrôle sophistiqué permettent une plus grande optimisation du mouvement mécanique, plus de fiabilité, de précision et de rapidité. La vitesse sur les axes en X et en Y de 0,5-100mm/sec. Sur l'axe Z de 0,5-50mm/sec. La résolution mécanique est de 0,003mm/pas sur les axes X et Y. Sur l'axe Z de 0,0025mm/pas.


Détermination automatique de la surface

L'EGX PRO reconnaît automatiquement lorsque le bord de l'outil mobile touche la surface à usiner et établit automatiquement son positionnement sur l'axe Z.


Panneau de contrôle

Panneau de commande séparé permettant à l'utilisateur d'actionner et de mettre en pause la machine même à distance. Ce panneau permet en outre un accès rapide aux fonctions principales et de visualiser les commandes et les coordonnées sur son afficheur. Il est possible de régler les différentes vitesses des 3 axes.



Interface

Les modèles EGX-400 et EGX-600 sont munis d'une connexion parallèle et série pour un interfaçage facile avec tout ordinateur.


Mémoire tampon

L'EGX PRO a une mémoire tampon de 2 Mo pour la mémorisation du travail transmis. Les données mémorisées peuvent être ainsi retravaillées directement à partir de la machine ou de l'ordinateur.



Contrôleur et slot pour carte mémoire

Les modèles EGX-400 et EGX-600 sont dotés de contrôleurs d'entrée/sortie en 8 bits permettant la connexion de plusieurs EGX PRO pour les utiliser ensemble, en phase de gravure, comme sur une ligne de production normale. Sur la partie frontale de la machine, un slot pour l'insertion d'une carte mémoire permettant d'utiliser l'EGX PRO sans le recours à un ordinateur. Il est possible de mémoriser plusieurs usinages sur cette carte.

Possibilité d'utiliser l'EGX PRO depuis un PC comme un robot à 3 axes pour des petits travaux d'assemblage ou de déplacement, une gravure, un marquage.


Accessoires

Vaste gamme d'accessoires tels que outils mobiles pour obtenir une profondeur de gravure constante même sur des surfaces irrégulières, étaux spéciaux, bloqueurs, plans adhésifs pour fixation des matériaux.


Outils

Une ample gamme d'outils avec collet de 4,36mm pour la gravure et la modélisation tridimensionnelle est disponible. Tous les outils sont en carbure cémenté, pour une durée et une résistance maximale.


Gravure
  • Outils coniques pour plastiques et métaux. Il s'agit d'outils très polyvalents utilisables pour une grande gamme d'application. Parfaits pour la cire, le plastique, le bois chimique avec un angle de 30°.
  • Outils coniques pour métaux. Réalisés pour travailler le cuivre, le laiton et l'aluminium avec un angle de 40°.
  • Outils « double coupe ». Parfaits pour matières plastiques et acryliques, ils ont été réalisés pour faciliter l'évacuation des copeaux sans influencer la qualité du résultat final. Dans ce cas, l'aire de contact avec la pièce est mineure par rapport aux outils coniques. Par conséquent, la chaleur produite est mineure, ainsi que le risque de fondre la partie gravée pendant la découpe.
  • Outils plats pour faire des lignes épaisses ou de remplissage. Parfaits pour le bois chimique, les matériaux plastiques ou la cire pour la modélisation.
  • Pointes diamant. Utilisées pour la rayure de la superficie des métaux légers comme l'aluminium et le laiton. Cet outil s'utilise sans rotation de broche.

Modélisation tridimensionnelle

En ce qui concerne la modélisation tridimentionnelle, Roland propose deux types d'outils :

  • Outil en acier rapide : outils boule ou plats de diamètres divers pour réaliser tous travaux d'ébauche ou de finition;
  • Outil en carbure cémenté : outils boule ou plats de diamètres divers pour réaliser tous travaux d'ébauche ou de finition. Ces outils offrent une résistance et une durée supérieure.

Logiciels fournis

La série EGX PRO est accompagnée d'un logiciel assurant un fonctionnement immédiat sans aucune autre application.

Virtual MODELA

Application qui simule à l'écran toutes les phases de travail en fonction des outils choisis et des paramètres définis. Il permet en outre d'estimer le temps de travail et d'obtenir un rendu 3D à l'écran, pouvant être imprimé et soumis au client.


Dr. Engrave

C'est un logiciel entièrement dédié à la gravure en deux dimensions. Facile à utiliser et complet dans toutes les fonctions que demande un opérateur exigeant, il permet de produire des gravures de grande qualité avec l'utilisation de polices TrueType.


3D Engrave

Il permet d'obtenir une gravure en relief à partir d'un simple fichier en deux dimensions. L'utilisateur peut importer des images, les modifier, les redimensionner, choisir le type de relief tridimensionnel à obtenir et ajouter des textes à l'image créée. Sa facilité d'emploi et son caractère complet en font un outil indispensable pour tous ceux qui désirent tirer le maximum de leur créativité.



Tous les logiciels fournis avec la série EGX PRO sont compatibles avec des environnements Windows®. Sont également inclus les pilotes spécifiques pour utiliser les produits avec les applications graphiques les plus répandues dans le commerce.
